مشخصات و اطلاعات سرور اچ پی ProLiant DL380 Gen9:
سرور اچ پی DL380 G9 یکی از معروف‌ترین و برترین سرورهای شرکت HPE است که از لحاظ برتری کمپانی HP آن را “Data Center Standard” می‌داند و در بازار تجهیزات شبکه به فروش می رسد. این نوع از سرور از تکنولوژی جدید بهره می‌برد که برنامه و فن‌آوری جدید 25GbE را ارائه می‌دهد و همچنین از حافظه‌ی پایدار HPE پشتیبانی می‌کند.
حافظه های NVDIMM ساخت شرکت HP برای سرورهای HP سری ProLiant بهینه شده اند و مورد استفاده قرار می گیرند. این سرور HPE از لحاظ استفاده برای پایگاه داده و کارهای تحلیل بسیار قوی می‌باشد. برای برقراری ارتباط بین سن استوریج و سرورها از سن سوئیچ استفاده می شود که از جمله سن سوئیچ ها می توان به سن سوئیچ اچ پی24 پورت AM868B اشاره کرد.
جهت کسب اطلاعات بیشتر یا خرید سن سوئیچ می توانید به لینک مربوطه مراجعه فرمایید. سرور اچ پی DL380 G9 دارای 24 اسلات DDR4 رم Smart Memory است. هنگامی که در هر یک از اسلات ها یک رم سرور 128 گیگابایتی DDR4 LRDIMM قرار بدیم، بطور کل می توانیم 3 ترابایت حافظه پردازشی داشته باشیم!
در کنار این ظرفیت بالای رم سرور، تکنولوژی HPE Smart Memory کارایی پردازش را تا 21 درصد افزایش می دهد. اگر از حافظه رم های RDIMM استفاده شود، تنها می توان تا ظرفیت 768 گیگابایت از آن بهره برد که هر عدد رم سرور hp باید 32 گیگابایت باشد. این محصول در بازار تجهیزات شبکه به فروش می رسد.
نکته مهم در مورد رم سرور hp این است که برای استفاده از سرعت حافظه نهایی 2400 مگاهرتز حتماً باید از (CPU) پردازنده های نسل 4 استفاده نماید. این سرور hp dl360 g9 با بهره گیری از فناوری Advanced ECC کمترین حد خطاهای پردازشی را داشته و سرعت را بالاتر می برد.

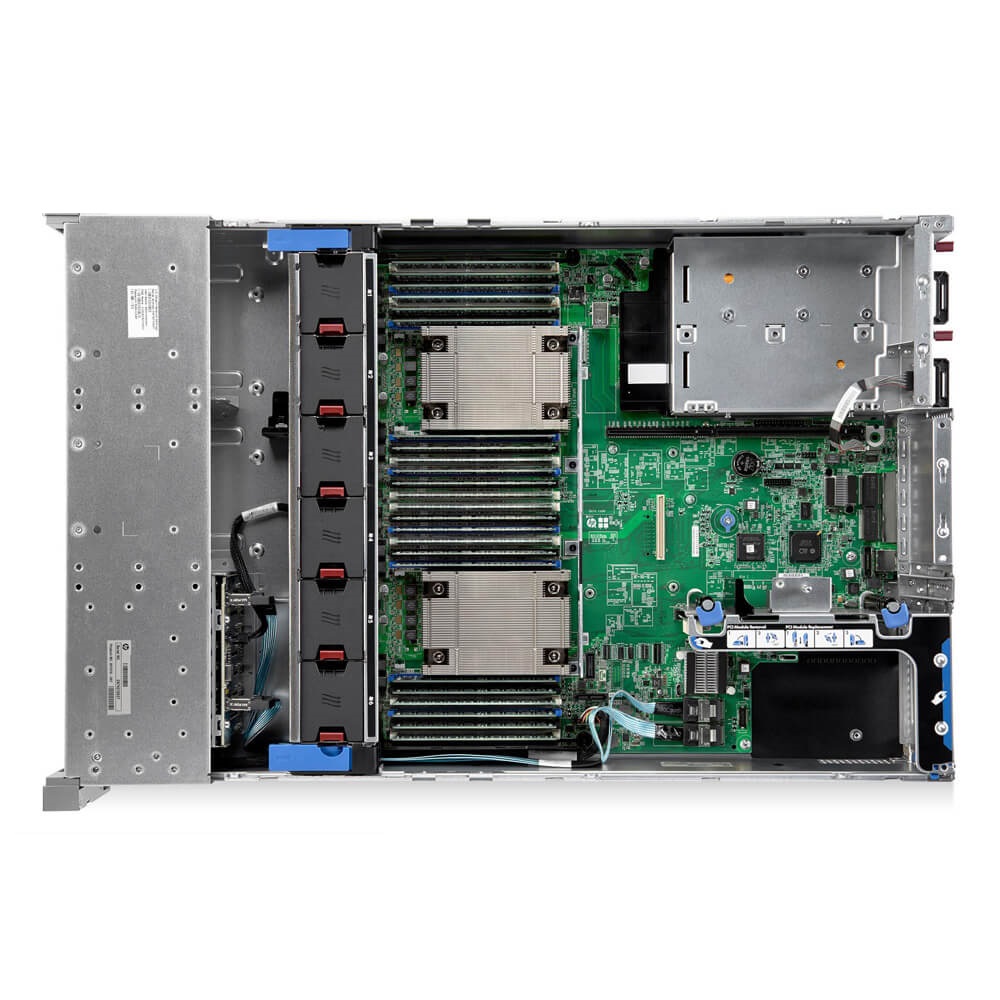

در کنار پردازنده ها اسلات رم سرور اچ پی قرار دارد که در این سرور اچ پی DL به چهار کانال تقسیم می شوند. در هر کانال 3 اسلات رم قرار دارد. معمولاً راهنمای نصب رم ها و آشنایی با کانال های آنها، روی بافل (Buffle) پلاستیکی سرور وجود دارد.
این سرور HP و لوازم جانبی سرور همچون پاور سرور hp در فروشگاه مسترشبکه به فروش می رسد. برای ثبت گارانتی سرور اچ پی و تعمیر سرور اچ پی، همچنین اطلاع از قیمت رم سرور اچ پی و خرید سرور hp میتوانید به سایت مسترشبکه مراجعه کنید.
فروشگاه اینترنتی مسترشبکه ارائه دهنده انواع تجهیزات شبکه اعم از سوئیچ شبکه، روتر، دوربین مداربسته و .. همراه با گارانتی معتبر می باشد. در صورت تمایل به ارتباط با کارشناسان این مجموعه با شماره 02162913 تماس حاصل فرمائید.
نحوه نصب تجهیزات بر روی سرورهای اچ پی
قابلیت های سرور اچ پی DL380 G9:
- عملکرد
دو سی پی یو اینتل با عملکرد حداکثری خود (Intel Xeon E5-2600 v4 یا Intel E5-2600 v3) می تواند بر روی DL380 Gen9 نصب شوند. همچنین پردازنده اینتل Xeon E5-2600 v4 افزایش عملکرد 23 درصدی را نسبت به پردازنده های E5-2600 V3 را ارائه می‌دهد.
- حافظه
سرور hp g9 از 24 ماژول HPE DDR4 SmartMemory تا 128 گیگابایت حافظه DDR4 LRDIMM در تمامی 24 اسلات خود پشتیبانی می‌کند، به همین علت این سرور قابلیت پشتیبانی از حافظه‌ی رم 3TB را دارا می باشد.
با استفاده از HPE SmartMemory، مدیران شبکه می‌توانند شاهد افزایش بیش از 21% را بین ماژول‌های حافظه متفرقه داشته باشند. این مدل از اولین سرورها ProLiant می‌باشد که برای پشتیبانی از حافظه پایدار HPE که موجب افزایش عملکرد و انعطاف پذیری داده است که همچنین دارای حافظه‌ی قابل توجهی تا حداکثر 128گیگابایت که با استفاده از 8 گیگابایت ماژول در 16 اسلات را دارا می‌باشد.
در خصوص مشخصات سرور hp dl380 g9 لازم به ذکر است که دارای حافظه‌های DIMM موجود تا 768 گیگابایت با استفاده از ماژول های 32 گیگابایتی هستند و همچنین از سرعت حافظه 2400 مگاهرتز با یک پردازنده سازگار با v4 پشتیبانی می کنند.
- ذخیره ساز:
سرور hp g9 دارای شکل فیزیکی بدنه‌ی جدید با تنظیمات Universal Media Bay می‌باشد. که برای پشتیبانی از 8 تا 24 درایو SFF و 4 تا 12 درایو LFF طراحی شده است. قابل ذکر است بعلاوه این پشتیبانی، ویژگی NVMe نیز برای ذخیره سازی و انعطاف پذیری بیشتر در درایو موجود می‌باشد.
SATA HPE Dynamic Smart Array B140i برای کنترل بارگذاری و بالا آمدن سرور، داده‌ها و رسانه‌ها در سرور تعبیه شده است. همچنین مدیران می توانند از چند کنترل کننده هوشمند SAS HBA برای سرعت دسترسی 12 گیگابایت / ثانیه استفاده کنند.
- گسترش:
Expansion DL380 Gen9 از شش اسلات PCI 3.0 Expansion در پیکربندی پردازنده دوگانه پشتیبانی می کند و می‌تواند برای NIC های اضافی، کارت‌های کنترل کننده یا GPU سرعت و شتاب کار زیاد تا دوبرابر استفاده شود.
- مدیریت:
در HPE DL380 Gen9 با بهره گیری از سیستم مدیریت و مانیتورینگ از راه دور iLO امکان ارائه گزارشات و بررسی هشدارهای سیستم از راه دور به راحتی میسر شده است. همچنین دارای استانداردهایی مانند پیشگیری هوشمند برای ساده سازی استقرار سرور و انعطاف پذیری آن می‌باشد.
بیشتر بخوانید: نرم افزار مدیریتی HPE iLO5
پیکربندی آن با استفاده از Wizard بسیار آسان شده است در تمام سیستم عامل سرور hp g9 قابل دسترس است که توسط تمام سیستم های عامل پشتیبانی می‌شود. به عبارتی HPE Insight Online یک داشبورد شخصی برای نظارت بر وضعیت سرور و حمایت از زیرساخت های مشابه بر روی یک پلت فرم را ارائه می‌دهد. به طور کلی می‌توان گفت HPE با عملکرد چابک و انعطاف پذیری که به واسطه‌ی سرور DL380 Gen9 نشان داده می‌شود، دارای بالاترین فروش در جهان است.
در آخرین مدل پردازنده‌های اینتل، از Xeon استفاده شده است که بر روی این سرور قابلیت‌های بسیار زیادی برای مقیاس‌پذیری این دستگاه ارائه می‌دهد. برای مثال می توان به گزینه های NVDIMM و پیکربندی جدید Universal Media Bay با پشتیبانی از درایو در پشت سرور اشاره نمود. این سرور همه کاره است و می تواند هر چیزی را از برنامه های پرکاربرد تا ماموریت های مهم را اجرا کند.
بیشتر بخوانید: مقایسه‌ی دو سرور DL360 Gen9 و DL380 Gen9
با سرور اچ پی DL380 G9، شما دارای یک پلت فرم واحد برای رسیدگی به طیف گسترده‌ای از حجم کارهای سازمانی را دارید:
- مجازی سازی: با پیاده‌سازی چندین ماشین مجازی در یک DL380، سرور خود را محکم کنید.
- فرا داده ها: داده‌هایی هستن که که با رشد بسیار زیاد در حجم ساختار یافته، ساختار نیافته و نیمه ساختار یافته باشند را مدیریت می‌کند.
- برنامه‌های ذخیره سازی مرکزی: Bottlenecks را حذف کنید و عملکرد را بهبود بخشید.
- انبار داده و تجزیه و تحلیل: برای دسترسی آسان به اطلاعات مورد نیاز شما، زمانی که به آن نیاز دارید.
- مدیریت ارتباط با مشتری (CRM): دستیابی به تمامی اطلاعات و داده‌ها جهت رضایت و وفاداری مشتریان.
- برنامه ریزی منابع سازمانی (ERP): میتوانید از DL380 Gen9 برای کمک به اجرای کسب و کار خود نزدیک به زمان واقعی اعتماد کنید.
- زیرساخت دسکتاپ مجازی (VDI): با سرویس‌های دسکتاپ از راه دور، کارکنان در هر زمان و مکان و تقریبا با استفاده از هر دستگاهی می‌توانند متصل شوند.
- SAP: پروتکلی است که انتقال داده ها در میان دستگاه‌های زیرساخت شبکه را بهبود می‌بخشد.
بیشتر بخوانید: مقایسه سرور HP Proliant G9 یا HP Proliant G8

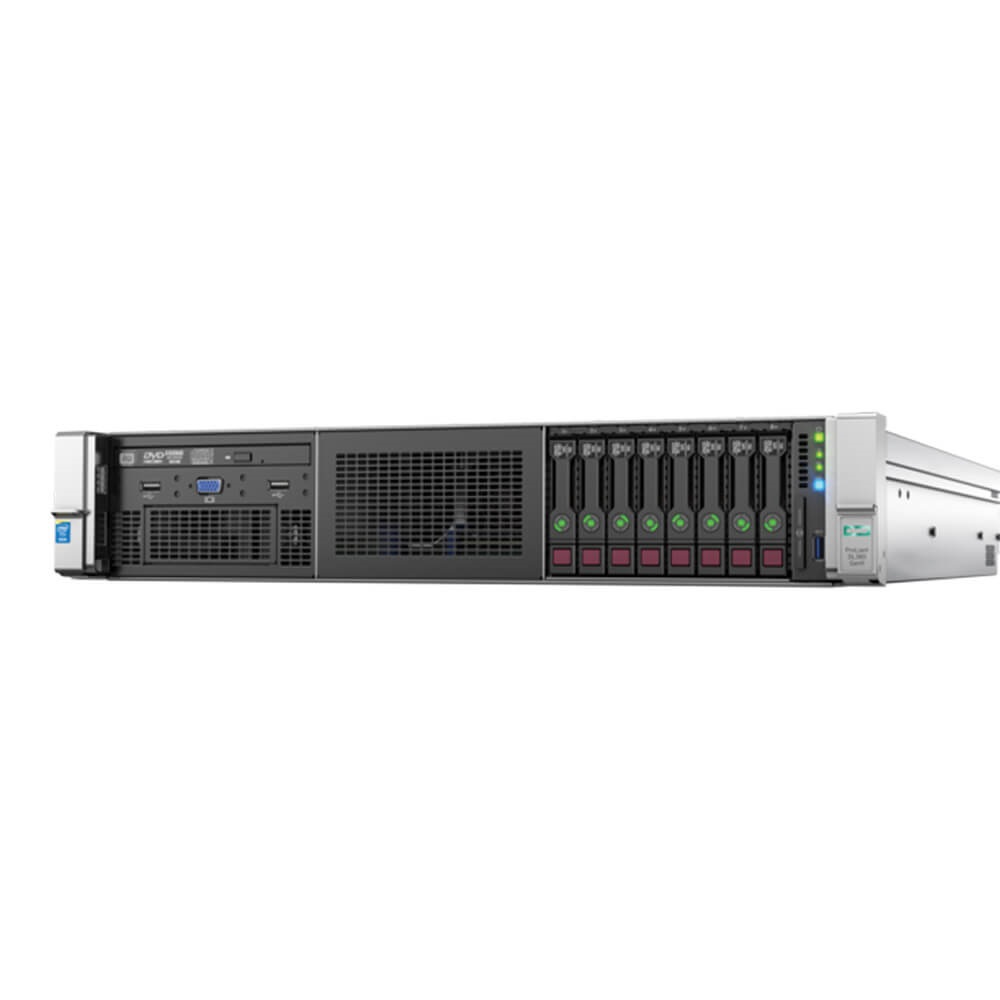

مولفه های پنل جلو مدل SFF 8 درایو سرور اچ پی DL380 G9:
پنل جلو سرور اچ‌پی ProLiant DL380 Gen9
- Bay 1)optional drives or universal media bay)
- Bay 2 )optional drives)
- Fixed drive bays
- Front USB 3.0 connector
- Serial label pull tab

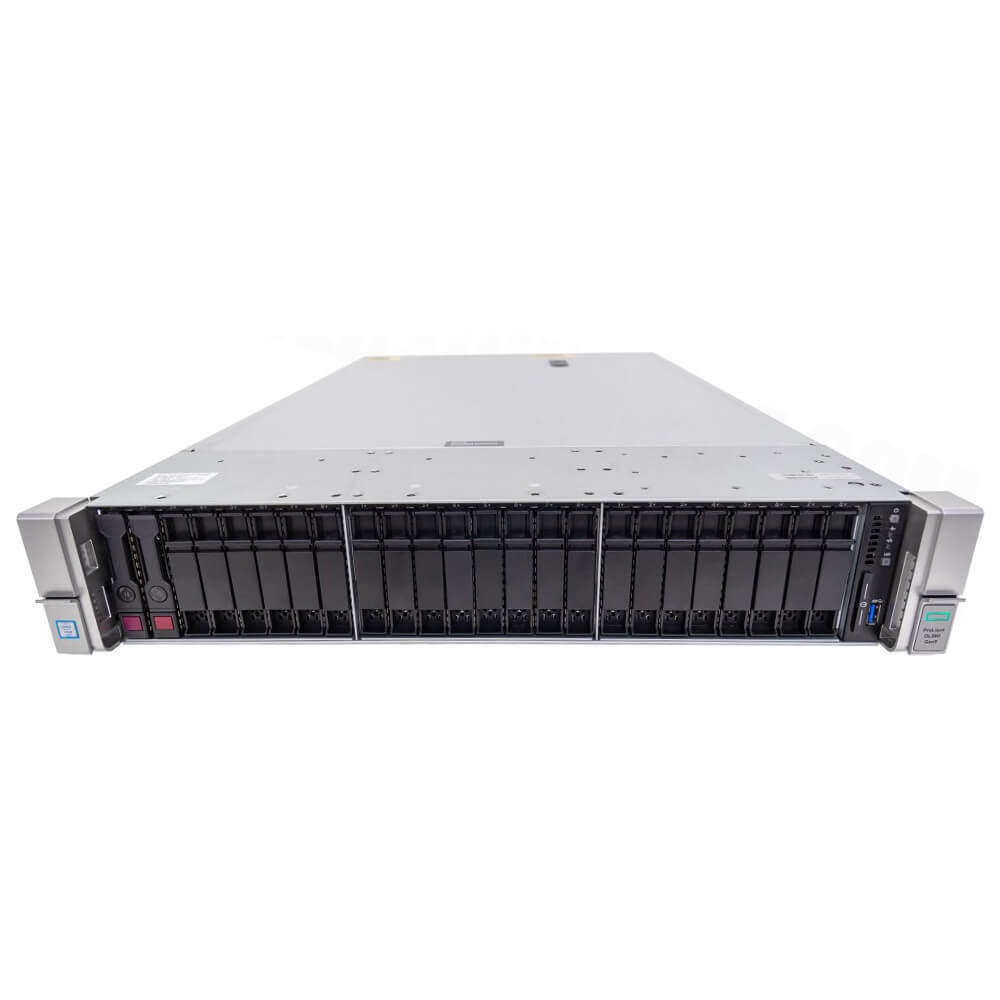

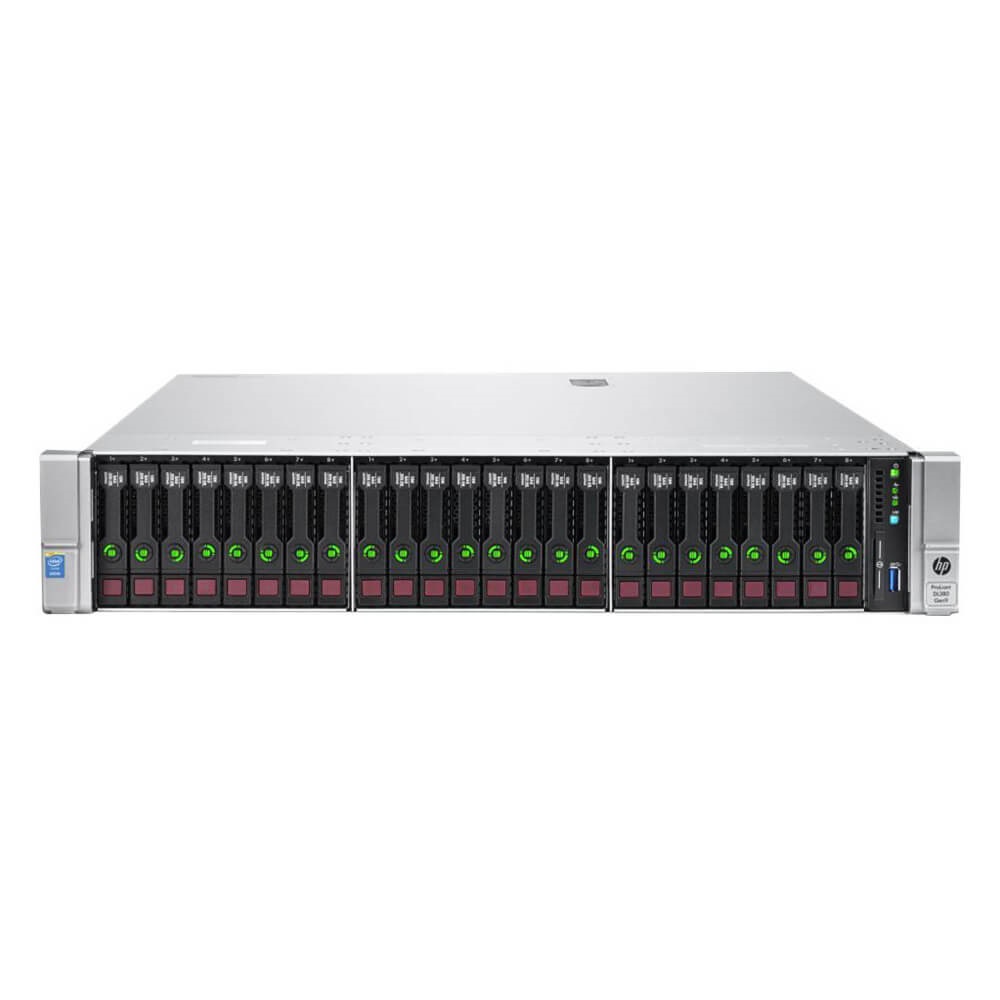

مدل SFF 24 درایو:
پنل جلو سرور اچ‌پی DL380 Gen9
- Bay 1
- Bay 2
- Bay 3, fixed drive bay
- Front USB 3.0 connector
- Serial label pull tab
مدل LFF 12 درایو در سرور اچ پی DL380 G9:
پنل جلو سرور اچ‌پی DL380 Gen9
- Drive bays
مدل LFF 4 درایو در سرور اچ پی DL380 G9:
پنل جلو سرور اچ پی DL380 Gen9
- 4Drive bays
دکمه ها و LED های پنل جلویی سرور اچ پی DL380 Gen9:
ـ مدل ها و LED های SFF در سرور اچ پی DL380 G9:
1.دکمه روشن / آماده به کار و LED پاور سیستم
- چراغ سبز = سیستم روشن
- چشمک زن سبز (1 هرتز / چرخه در هر ثانیه) = آماده سازی مرحله به مرحله سرور برای روشن شدن
- چراغ زرد = سیستم در حالت آماده به کار
- خاموش = بدون قدرت
2.LED وضعیت دستگاه
- چراغ سبز = عادی
- چشمک زن سبز (1 هرتز / چرخه در ثانیه) = ILO در حال بارگیری مجدد است
- چشمک زن زرد = سیستم تخریب شده است
- چشمک زن قرمز (1 هرتز / چرخه در ثانیه) = سیستم بحرانی
3. LED وضعیت NIC
- چراغ سبز = لینک به شبکه
- چشمک زن سبز (1 هرتز / چرخه در هر ثانیه) = شبکه فعال است
- خاموش = هیچ فعالیت شبکه ای وجود ندارد
4. دکمه و LED ،UID
- چراغ آبی = فعال شده است
- چشمک زن آبی:
- 1 هرتز / چرخه در هر ثانیه = مدیریت از راه دور و یا ارتقاء سیستم عامل در حال انجام است
- 4 هرتز / چرخه در هر ثانیه = دنباله راه اندازی مجدد تنظیم دستی ILO آغاز شده است
- 8 هرتز / چرخه در هر ثانیه = دنباله راه اندازی مجدد تنظیم دستی iLO در حال انجام است
- خاموش = غیرفعال شده است
ـ مدل ها و LED های LFF در سرور اچ پی DL380 G9:
1. LED وضعیت سیستم
- چراغ سبز = عادی
- چشمک زن سبز (1 هرتز / چرخه در هر ثانیه) = iLO در حال بارگیری مجدد است
- چراغ زرد = سیستم تخریب شده است
- چشمک زن قرمز (1 هرتز / چرخه در هر ثانیه) = سیستم در وضعیت بحرانی
2. دکمه روشن / آماده به کار و LED پاور سیستم
- چراغ سبز = سیستم روشن
- چشمک زن سبز (1 هرتز / چرخه در هر ثانیه) = آماده سازی مرحله به مرحله سرور برای روشن شدن
- چراغ زرد = سیستم در حالت آماده به کار
- خاموش = بدون قدرت
3. LED وضعیت NIC
- چراغ سبز = لینک به شبکه
- چشمک زن سبز (1 هرتز / چرخه در هر ثانیه) = شبکه فعال است
- خاموش = هیچ فعالیت شبکه ای وجود ندارد
4. دکمه و LED ، UID
- چراغ آبی = فعال شده است
- چشمک زن آبی:
- 1 هرتز / چرخه در هر ثانیه = مدیریت از راه دور و یا ارتقاء سیستم عامل در حال انجام است
- 4 هرتز / چرخه در هر ثانیه = دنباله راه اندازی مجدد بایوس ILO آغاز شده است
- 8 هرتز / چرخه در هر ثانیه = دنباله راه اندازی مجدد بایوس دستی iLO در حال انجام است
- خاموش = غیرفعال شده است
هنگامی که تعداد زیادی سرور در یک رک شبکه قرار داشته باشد دکمه UID به شما کمک می کند تا سرور مد نظر خود را به راحتی شناسایی کنید، جهت کسب اطلاعات بیشتر و نقش چراغ UID در عیب یابی سرور hp بر روی مقاله مربوط به آن کلیک کنید.
LED های خطای پاور سرور اچ پی DL380 G9:
جدول زیر فهرستی از LED های خطای پاور سرور hp و زیر مجموعه هایی که تحت تأثیر قرار می گیرند را ارائه می دهد. لازم به ذکر است همه خطاهای پاور توسط تمام سرورها مورد استفاده قرار نمی گیرند.
| LED behavior | Subsystem |
|---|---|
| 1flash | System board |
| 2flashes | Processor |
| 3flashes | Memory |
| 4flashes | Riser board PCIe slots |
| 5flashes | FlexibleLOM |
| 6flashes | Removable HPE Flexible Smart Array controller/Smart SAS HBA controller |
| 7flashes | System board PCIe slots |
| 8flashes | Power backplane or storage backplane |
| 9flashes | Power supply |
دسترسی به سیستم نمایش سرور:
برای دسترسی و خارج کردن سیستم نمایش در سیستم های HP:
- پنل را فشار داده و آزاد کنید.
- پنل خارج می‌شود
3- پس از خارج شدن پنل ، صفحه را به سمت پایین بچرخانید تا LED ها را مشاهده کنید.
LED های صفحه نمایش سیستم
LEDهای صفحه نمایش سیستم برای تشخیص خطا است.
1.منابع تغذیه
- خاموش = عادی
- چراغ زرد = زیرسیستم برق تخریب شده، منبع برق دچار خطا شده یا قدرت ورودی از دست رفته است.
2.فعالیت / اتصال NIC
- خاموش = بدون اتصال به شبکه
- چشمک زن سبز = شبکه متصل است و فعالیت دارد
- چراغ سبز = اتصال به شبکه
3.دمای بیش از حد سرور
- خاموش = عادی
- چراغ زرد = درجه حرارت بالای سیستم شناسایی شده است
4.وضعیت AMP
- خاموش = حالت های AMP خاموش است
- چراغ سبز = حالت AMP فعال می شود
- چراغ زرد = همرا با خطا
- چشمک زن زرد = پیکربندی نامعتبر
5.ظرفیت پاور
- خاموش = سیستم در حالت آماده به کار قرار دارد، یا هیچ ظرفیتی برای پاور تنظیم نشده است.
- چراغ سبز = ظرفیت برای پاور اعمال می شود
- همه LED های دیگر
- خاموش = عادی
- چراغ زرد = شکست
بیشتر بخوانید: نحوه نصب تجهیزات بر روی سرورهای اچ پی
نگاهی از جلو به پنل سرور اچ پی DL380 G9:
پنل جلو سرور اچ پی DL380 Gen9
- درب بالایی سرور
- پنل جلویی سرور شامل : 2 USB 2.0 and VGA standard) 8SFF bay optional)
- درایو نوری اختیاری ( نیاز به Universal Media bay)
- 2 تا SFF HDD اختیاری، خالی نشان داده شده است و نیاز به Universal Media Bay
- درایوBay 2. خالی نشان داده شده است، 8SFF یا 6NVMe اختیاری
- قفسه . 8 SFF DriveBay
- دکمه روشن / آماده به کار و LED پاور سیستم
- LED وضعیت سیستم
- وضعیت NIC
- دکمه UID
- USB 3.0
- برچسب سریال سرور
- باکس Bay 3
- باکس Bay 2
- باکس Bay 1
نگاهی به پنل پشت سرور اچ‌پی ProLiant DL380 Gen9:
پنل پشت سرور اچ پی DL380 Gen9
- اسلات های PCI (اسلات 1-3 از بالا به پایین،محل نصب کارت های PCI)
- اسلات های PCI (اسلات 4-6 از بالا تا پایین، محل نصب کارت های PCI مربوط به پردازشگر 2)
- پورت سریال اختیاری
- محل نصب 2 عدد هارد SFF HDD 2 اختیاری در پنل عقب (در 24SFF یا 12LFF در پنل جلو پشتیبانی می شود)
- اتصال پاور منبع تغذیه
- LED پاور منبع تغذیه
- اسلات انعطاف پذیر منبع تغذیه Bay1 ) 800 وات نشان داده شده است.)
- اتصال پاور منبع تغذیه
- LED پاور منبع تغذیه
- اسلات انعطاف پذیر منبع تغذیه Bay2 ) 800 وات نشان داده شده است.)
- کانکتور VGA
- آداپتور شبکه ی 4×1گیگابیت اترنت تعبیه شده
- کانکتور ILO اختصاصی
- 2 کانکتور USB 3.0
- Unit ID LED
- پورت های FlexibleLOM اختیاری (Shown: 4x1GbE)
